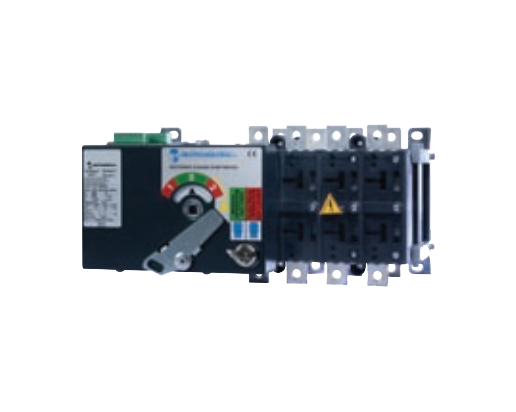

Tipo				CS5
Corrente nominale		(In)		2500A
Tensione nominale d’isolamento	c.a./AC	(Ui)	(V)	1000
	c.c./DC	(Ui)	(V)	1500
Corrente nominale termica		(Ith)	(A)	2500
Corrente nominale d’impiego (le)	AC-21A/B	400V	(A)	2500
		500V	(A)	315	2500
		690V	(A)	1250
	AC-22A/B	400V	(A)	-
		500V	(A)	-
		690V	(A)	-
	AC-23A/B	400V	(A)	-
		500V	(A)	-
		690V	(A)	-
	DC-21A/B(1)	220V	(A)	-
		420V	(A)	-
		560V	(A)	-
	DC-22A/B(1)	220V	(A)	-
		420V	(A)	-
		560V	(A)	-
	DC-23A/B(1)	220V	(A)	-
		420V	(A)	-
		560V	(A)	-
Potere di chiusura a 400V AC23			(A)	-
Potere di interruzione a 400V AC23			(A)	-
Corrente di breve durata per 1 sec.			(kA)	50
Corrente di breve durata per 0,25 sec.			(kA)	100
Potere di chiusura in corto circuito		(400V)	(kA)	105
Potenza nominale d’impiego AC-23A		(400V)	(Kw)	-
Corrente di corto circuito condizionata da fusibile
Tipo fusibile			(A)	-
Valore efficace			(kA)	-
Valore di picco			(kA)	-
Durata meccanica			n°	2000
Durata elettrica			n°	500
Potenza dissipata per polo			(W)	91,7
Dimensione cavo			mmq	-
Dimensione barre			mm	4x50x12
Tempi di commutazione		(I-II o II-I)	sec	3,8
Tensione di alimentazione c.c.		± 10%	(V)	24
		min	(V)	18
Tensione di alimentazione c.a.		± 10%	(V)	230
Consumo comando elettrico			(A)	5÷6
Peso netto		3P	Kg	70
		4P	Kg	74

---

---

---
