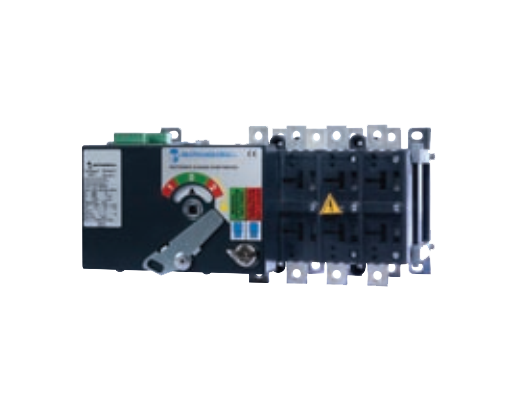

Tipo				CS3
Corrente nominale		(In)		500A
Tensione nominale d’isolamento	c.a./AC	(Ui)	(V)	1000
	c.c./DC	(Ui)	(V)	1500
Corrente nominale termica		(Ith)	(A)	500
Corrente nominale d’impiego (le)	AC-21A/B	400V	(A)	400/500
		500V	(A)	400/500
		690V	(A)	400/500
	AC-22A/B	400V	(A)	400/500
		500V	(A)	400/400
		690V	(A)	400/400
	AC-23A/B	400V	(A)	400/400
		500V	(A)	315/315
		690V	(A)	250/250
	DC-21A/B(1)	220V	(A)	400/500
		420V	(A)	400/500
		560V	(A)	400/500
	DC-22A/B(1)	220V	(A)	400/500
		420V	(A)	400/400
		560V	(A)	400/400
	DC-23A/B(1)	220V	(A)	400/400
		420V	(A)	400/400
		560V	(A)	400/400
Potere di chiusura a 400V AC23			(A)	4000
Potere di interruzione a 400V AC23			(A)	3200
Corrente di breve durata per 1 sec.			(kA)	13
Corrente di breve durata per 0,25 sec.			(kA)	26
Potere di chiusura in corto circuito		(400V)	(kA)	26
Potenza nominale d’impiego AC-23A		(400V)	(Kw)	210
Corrente di corto circuito condizionata da fusibile
Tipo fusibile			(A)	500
Valore efficace			(kA)	50
Valore di picco			(kA)	37
Durata meccanica			n°	8000
Durata elettrica			n°	1500/200
Potenza dissipata per polo			(W)	14,8
Dimensione cavo			mmq	240
Dimensione barre			mm	2x25x5
Tempi di commutazione		(I-II o II-I)	sec	1,8
Tensione di alimentazione c.c.		± 10%	(V)	24
		min	(V)	18
Tensione di alimentazione c.a.		± 10%	(V)	230
Consumo comando elettrico			(A)	4
Peso netto		3P	Kg	17
		4P	Kg	18

---

---

---
